什么是同步发电机过载保护电路

　　发电机过载延时保护
       1.启动和充电延时电路 它由稳压管w1、三极管vt1、vt2构成射极耦合触发器的启动电路，由电阻R11、R30、电容C3组成充电延时电路。

　　过载长时保护启动电流值的调整，可调整电位器R28/1，在（1.0~2.5）ILH.e范围内整定启动电流值。当启动电流值整定1.2ilh.e时，充电延时时间，可调整电阻R30在5~30s之间整定。

　　2. 过载长延时保护的控制过程  发电机输出的电流在正常情况下，其电流小于过载电流，第3组分压电路较低电阻R8两端的电压也较低，保护电路起不到作用。

　　当发动机输出的电流过载时，分压电路中的电阻R8升高，稳压管W1击穿，信号加到三极管VT1饱和导通，VT2截止。VT1、VT2的工作电源经电阻R11、R30对电容C30对电容c3进行充电，充电的时间常数τ3=（c3+r30）而定，随着充电c3的电压Uc3逐渐升高，当Uc3上升到足以使稳压管w2击穿时，延时结束，稳压管w2击穿后，其后的控制同短延时过程相同，是开关的跳闸。

　　特大短路电流瞬时跳闸保护  如果短路故障发生在靠近电源的地方，由于团路径特短，其电阻特小，因此，短路流特大，要求电流速段保护，及瞬时跳闸。

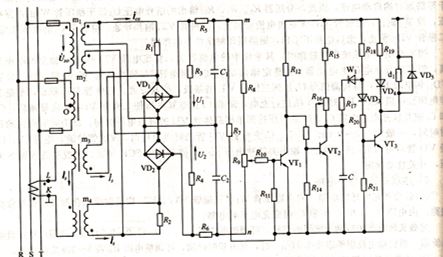

　　特大电流保护检测U1从电阻R2、R3及电路经特短，其阻抗特小，因此短路电流特大，要求电流速断保护，即瞬时跳闸。特大电流保护检测信号U1从电阻R2、R3及电位器R26/1分压电路取得，经由稳压管W3和二级管VD18组成的取得电路送到出口电路，如下图：
