柴油发电机继电器怎么分类

　　继电器是反应与传递信号自动动作的电器元件。她是继电保护的重要电气元件之一，通过他的动作控制电路连接与切断，在电压电流的检测及事故报警等场合得到广泛的运用。

　　柴油发电机继电器的种类很多，可按照不同方法分类。

　　1、测量继电器和补助继电器两大类。

　　测量继电器     它是直接反映电气量大的继电器，主要有电压继电器，电流继电器，功率继电器，抗阻继电器，频率继电器及差动继电器等六类。

　　补助继电器    它是间接反映电气量或非电气量变化的继电器，主要有中间继电器，时间继电器，热继电器及信号继电器通常用于自动控制装置和保护电路中。

　　2.按继电器接入电路的方式

　　一次继电器  控制继电器的电量不通过互感器，而是到一次电路中。

　　二次继电器  控制继电器电器信号由互感器的二次侧提供。

　　3.按继电器控制断路方式分类

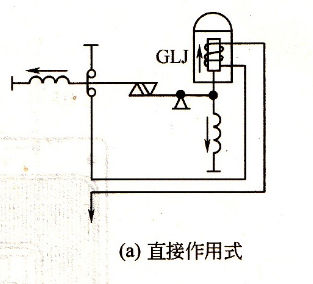

　　直接作用式继电器   继电器直接作用于跳闸机构  如图所示。

直接作用式继电器 （图）

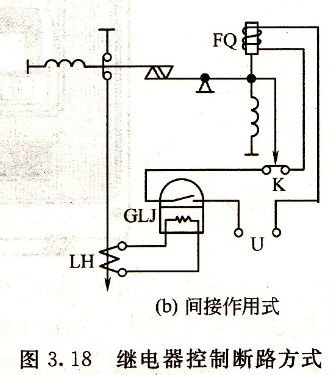

　　间接作用式继电器   继电器动作后，不直接控制跳闸，而是控制铺助回路，有操作回路去动作与断路跳闸机构 如图3.18（b）

间接作用式继电器（图）

　　柴油发电机继电保护装置从早期的机械式，电磁式到晶体式，集成电路式，电子继电器因而得到很大的发展。电磁式和感应式继电器虽然具有动作慢，灵敏度低，功耗体积较大和有可动部分及触点等缺点，但由于它们机械强度好和使用寿命长等特点，因而，目前任然得到广泛运用。随着电子技术迅速发展，电子式继电器由于动作迅速，灵敏度高，无可动作部分，抗震动，耐冲击，功率和体积都小，因而得到了迅速展和运用。
